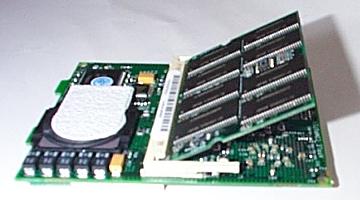

Club Lombard FAQ & TIPS トラブルシュート 掲示板 開腹作業 メモリ増設 ハードディスク交換 キーボード交換 ケースを分解 関連ファイル Lombard リンク TILリスト コラム 　 Home	必ずお読みください すべての作業の前提として，個人で開腹した結果の故障については，保証修理にはならないことを了承し，自己責任において作業をしてください。作業に入る前は，かならずACアダプタとバッテリーは抜いておいてください。また，静電気にはくれぐれも注意してください。一瞬にして，全てを失うことがあります。 メモリは多ければ多いほど快適にPowerBookを使うことができます。Lombardは上側の2インチスロットに最大256MB，下側の1.5インチスロットには最大128MBのメモリモジュールを挿すことができ，合計384MBまで増設できるようになっています。 必要な工具 プラスドライバとキーボードロックねじをゆるめるマイナスドライバ 作業時間の目安 馴れた人なら10分弱，初めての人でも30分くらい。 ［図1］ここがキーボードロックねじ。ゆるんでいないときは，ゆるめる。 ［図２］まず，ACアダプターとバッテリーは抜いておくこと。キーボード奥側に２ヶ所あるキーボード・リリースタブ(escとF1の間・F8とF9の間）を手前に引くと，キーボードがはずれる。キーボードはそのまま裏返して手前側に置いておく。 ［図３］プラスドライバでヒートシンクに3ヶ所あるねじをはずしたあと，手前にある取っ手をもって上に引き上げ，ヒートシンクをはずす。 ［図４］これはCPUカードまではずした状態。下側のスロットに増設するには，CPUカードをはずす必要がある。CPUカードは右の図に示した位置のスロットに差さっている。左側はツメで固定されているので，まずスロットのある右側から，そっと持ち上げてはずす。（上側スロットにメモリを増設するだけなら，この作業は不要。CPUカードをマザーボードにつけたまま作業できる。以下の説明では，分かりやすいようにはずした状態で図解している。） ［図５］はずしたCPUカード（下側）。すでにあるメモリをはずすときは，このツメを外側に開いてはずす。メモリモジュールが上にはね上がるので，それを抜く（［図６］の角度も参照）。 ［図６］メモリは，この角度で抜き差しをする。しっかりと奥まで差し込み，しかるのちに基板と平行になるように倒してゆき，ツメにはめ込む。（下側も同様） あとは，逆の手順で組み上げる。各スロットはきちんと差し込むこと。また，［図３］にあるフェライトビードをヒートシンク下に挟まないように注意すること。ヒートシンクをはめるときは，奥側の５つのツメを本体側にしっかりと合わせる。キーボード手前の５つのツメもきちんとはめこむ。起動して「このコンピュータについて」でメモリが認識されていれば完了。 　 INDEXページへ Club Lombard トップページへ
